Описание

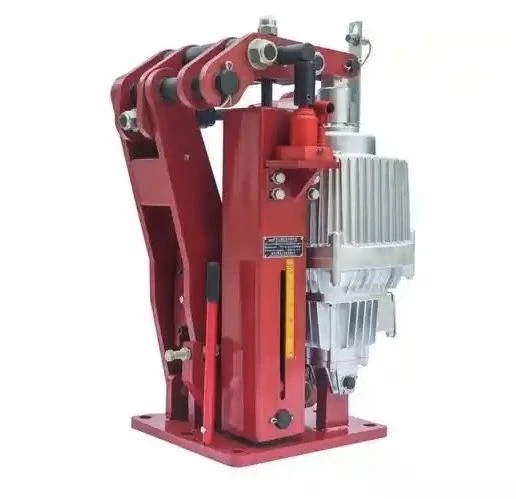

Электро-дисковый тормоз серии YP

Приложение:

Электро-гидравлический дисковый тормоз серии YP — это высокоэффективное, многофункциональное-современное тормозное устройство, оснащенное передовыми-функциями, включая автоматическое выравнивание зазора колодок и автоматическую компенсацию износа тормозных колодок, что обеспечивает простоту обслуживания на протяжении всего срока службы; интеграция дополнительных концевых выключателей позволяет ему передавать необходимые сигналы защиты блокировки в главную систему ПЛК, что делает его идеально подходящим для замедления и стояночного (стояночного) торможения в широком спектре современного крупномасштабного -специализированного оборудования, такого как погрузочно-разгрузочные машины, подъемно-транспортное оборудование, металлургические установки, горнодобывающее оборудование и инженерное оборудование.

Основные особенности:

Блокирующее устройство выравнивания зазора колодок и механизм автоматического позиционирования колодок постоянно поддерживают постоянный зазор между двумя тормозными колодками без каких-либо регулировок во время работы, полностью устраняя дрожание тормозных колодок на тормозном диске.
Самосмазывающиеся-подшипники установлены во всех основных точках поворота, что исключает необходимость смазки во время обслуживания; такая конструкция обеспечивает высокую эффективность трансмиссии, оперативность срабатывания и время включения тормоза 0,25–0,4 секунды.
Бесступенчатое автоматическое устройство компенсации износа тормозных колодок сохраняет постоянный зазор колодок и тормозной момент на протяжении всего срока службы, устраняя необходимость частой ручной регулировки.
Встроенные-пружины и шкала крутящего момента позволяют удобно регулировать тормозной момент.
Тормозные колодки имеют разъемную-конструкцию, что упрощает замену. Мы предлагаем широкий выбор материалов колодок (в том числе полу-металлические и порошковой металлургии), которые пользователи могут выбрать в соответствии со своими конкретными потребностями.
В сочетании с усовершенствованным подруливающим устройством нового-типа нашей компании тормоз обеспечивает быстрое срабатывание и увеличенный срок службы.

product-848-309

Серия YP1.YP2.YP3

Серия YP11.YP21.YP31.YP32

серия YP41

Дополнительные устройства:

Устройство ручного выпуска
Концевой выключатель отпускания (отключения): указывает, нормально ли отпущен тормоз, и может подавать сигналы защиты от блокировки.
Концевой выключатель износа тормозных колодок: автоматически подает сигнал или обеспечивает защиту от блокировки, когда износ тормозных колодок достигает предельного порога.

Обозначение модели

product-867-366

Электро-дисковые электрогидравлические тормоза серии YP1, YP2

Габаритные и установочные размеры серий YP1, YP2

product-1200-870

Размеры и технические параметры дискового тормоза серии YP1

Модель двигателя	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F		w	M		A1		A2		A3	C1		C2	T1		T2
																			A тип	B тип				Тип	B тип		A тип	B тип	A тип	B тип
Эд220-50	230	685	845	526	218	70	120	80	180	18	14	20	20	300		300	80		260	250	180		150	245	280	80	197	160	160	197
Эд300-50
Эд500-60																			300	250				260	320		254	194	194	254
Эд800-60
Размеры, относящиеся к тормозным дискам								Технические параметры (мм)
Диаметр тормозного диска d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Соответствующие подруливающие устройства										Диаметр тормозного диска											Общий вес машины (кг)
								Модель двигателя			Мощность (Вт)		Номинальный ток (A)		Масса (кг)			315		355		400		450		500
315	20	0.7~0.9		235	120	117.5	58											Максимальный тормозной момент μ=0.4³⁾
355	20			275	160	137.5	78	Эд220-50			120		0.38		10			280		320									85
400	20			320	205	160	100	Эд300-50			250		0.78		14			400		450		500							88
450	20			370	255	185	125	Эд500-60			370		1.34		23					710		800		900		1000			94
500	20			420	305	210	150	Эд800-60			550		1.52		25					1150		1350		1560		1750			96

Размеры и технические параметры дискового тормоза серии YP1

подруливающее устройство модель	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F		W	M		A1		A2		A3	C1		C2	T1		T2
																			A тип	B тип				A тип	B тип		A тип	B тип	A тип	B тип
Эд500-60	280	965	1170	695	195	90	140	130	130	22	15	20	20	370		375	90		335	295	225		190	305	365	92	254	194	194	254
Эд800-60
Эд1250-60																			335	310				325	355		268	240	240	268
Эд2000-60
Эд3000-60
Размеры, относящиеся к тормозным дискам								Технические параметры (мм)
Диаметр тормозного диска d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Соответствующие подруливающие устройства										Диаметр тормозного диска											Общий вес машины (кг)
								Модель двигателя			Мощность (Вт)		Номинальный ток (A)		Масса (кг)			450		500		560		630		710
450	30	0.7~1.1		350	200	175	105											Максимальный тормозной момент μ=0.4³⁾
500	30			400	250	200	130	Эд500-60			370		1.34		23			1000		1150		1350							166
560	30			460	310	230	160	Эд800-60			550		1.52		25			1600		1800		2120		2500					169
630	30			530	380	265	195	Эд1250-60			550		152		40			2500		2875		3350		4000		4500			185
710	30			610	460	305	235	Эд2000-60			750		1.98		40			4000		4500		5400		6300		7100			189
								Эд3000-60			900		2.21		42			4600		5300		6300		7300		8400			192

Примечание

с=Расстояние смещения односторонней- тормозной колодки.
d4= Максимально допустимый наружный диаметр муфты.
Коэффициент трения представляет собой среднее значение для подобранного фрикционного материала.

Электро-дисковые электрогидравлические тормоза серии YP3

Габаритные и установочные размеры серии YP3

product-1200-882

Размеры и технические параметры дисковых тормозов серии YP3

подруливающее устройство модель	h1	H	H1	H2	H3	b	k	k1	k2	d1		n	n1	n2	F		W	M		A1		A2		A3	C1			C2	T1		T2
																				A тип	B тип				A тип	B тип			A тип	B тип	A тип	B тип
Эд1250-60	370	1115	145	880	345	120	160	180	180	27		20	30	50	410		460	110		340	310	286		240	340	370		113	268	240	240	268
Эд2000-60
Эд3000-60
Размеры, относящиеся к тормозным дискам								Технические параметры
Диаметр тормозного диска d2	b1	S¹⁾		d3	d4 ²⁾	e	p	Соответствующие подруливающие устройства											Диаметр тормозного диска												Общий вес машины (кг)
								Модель двигателя			Мощность (Вт)			Номинальный ток (A)		Масса (кг)			630		710		800		900		1000		1250
630	30	0.7~1.3		500	310	250	170												Максимальный тормозной момент μ=0.4³⁾
710	30			580	390	290	210	Эд1250-60			550			1.52		40			3750		4500		5000		5600						302
800	30			670	480	335	255	Эд2000-60			750			1.98		40			6000		7100		8000		9100		10500				306
900	30			770	580	385	305	Эд3000-60			900			2.21		42			9000		10500		12000		13650		15600		20000		313
1000	30			870	680	435	355	Примечание: 1) расстояние отступа s= каждой боковой плитки. 2)d4=максимально допустимый наружный диаметр муфты. 3) Коэффициент трения – это среднее значение соответствующего фрикционного материала.
1250	30			1120	930	560	480

Электро-дисковые электрогидравлические тормоза серии YP11, YP21

Габаритные и установочные размеры серий YP11, YP21

product-1200-814

Размеры и технические параметры дискового тормоза серии YP11

подруливающее устройство модель	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1		A2		A3	C1		c2	T1			T2
																						A тип	B тип		A тип		B тип	A тип	B тип
Эд220-50	160	545	685	360	195	52	200	80	150	14	15	15	20	230	270	52	185		190		135	215	255	65	197		160	160	197
Эд300-50
Размеры, относящиеся к тормозным дискам								Технические параметры
Диаметр тормозного диска d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Соответствующие подруливающие устройства								Диаметр тормозного диска												Общий вес машины (кг)
								Модель двигателя		Мощность (Вт)		Номинальный ток (A)		Масса (кг)		250		280		315		355	400	450I		500
250	20	0.7~0.9		195	110	97.5	60									Максимальный тормозной момент μ=0.4³⁾
280	20			225	130	112.5	75	Эд220-50		120		0.38		10		200		230		260		300	345	395		445		53
315	20			260	160	130	92.5	Эд300-50		250		0.78		14		270		310		355		410	470	540		610		54
355	20			300	205	150	112.5
400	20			345	250	172.5	135
450	20			395	300	197.5	160
500	20			445	350	222.5	185

Размеры и технические параметры дискового тормоза серии YP21

подруливающее устройство модель	h	h1	H	H1	H2	H3		b	k	k1	k2	d1	n1	n2	F	w	M	A1		A2		A3	C1		c2		T1		T2
																		A тип	B тип				A тип	B тип			A тип	B тип	A тип	B тип
Эд500-60	20	230	750	925	510	248		70	260	145	145	18	25	35	330	360	90	285	240	225		175	275	335	85		254	194	194	254
Эд800-60
Размеры, относящиеся к тормозным дискам										Технические параметры
Диаметр тормозного диска d2	b1	S ¹⁾		d3	d4 ²⁾		e	p		Соответствующие подруливающие устройства									Диаметр тормозного диска										Общий вес машины (кг)
										Модель двигателя			Мощность (Вт)		Номинальный ток (A)		Масса (кг)		355		400		450	500		560		630
355	30	0.7~1.1		275	145		137.5	72.5											Максимальный тормозной момент μ=0.4³⁾
400	30			320	190		160	95		Эд500-60			370		1.34		23		935		1085		1255	1425		1630		1870	135
450	30			370	240		185	120		Эд800-60			550		1.52		25				1600l		1850	2100		2400		2750	137
500	30			420	290		210	145
560	30			480	350		240	175
630	30			550	450		275	210
Примечание. 1. Расстояние смещения=односторонней- тормозной колодки. 2. d4= Максимально допустимый наружный диаметр муфты. 3. Коэффициент трения представляет собой среднее значение для подобранного фрикционного материала.

Электро-дисковые электрогидравлические тормоза серии YP31, YP32

Габаритные и установочные размеры серий YP31, YP32

product-1200-826

Размеры и технические параметры дискового тормоза серии YP31

подруливающее устройство модель	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1	A2	A3	C1			C2	T1		T2
																				A тип	B тип			A тип	B тип	A тип	B тип
Эд1250-60	280	820	860	610	405	90	320	180	180	27	24	25	35	390	430	105	295	295	240	335	360		105	268	240	240	268
Эд2000-60
Эд3000-60
Размеры, относящиеся к тормозным дискам							Технические параметры
Диаметр тормозного диска d2	b1	S ¹⁾	d3	d4 ²⁾	e	p	Соответствующие подруливающие устройства								Диаметр тормозного диска											Общий вес машины (кг)
							Модель двигателя			Мощность (Вт)	Номинальный ток (A)		Масса (кг)		450	500	560	630	710	800		900		1000	1100
450	30	0.7~1.1	350	190	175	95									Максимальный тормозной момент μ=0.4³⁾
500	30		400	240	200	120	Эд1250-60			550	1.52		40		2700	3100	3550	4100	4700	5400						230
560	30		460	300	230	150	Эд2000-60			750	198		40		4300	5000	5750	6600	7600	8800						234
630	30		530	370	265	185	Эд3000-60			900	2.21		42					9700	11200	12800		14700		16500	18150	240
710	30		610	450	305	225
800	30		700	540	350	270
900	30		800	640	400	320
1000	30		900	740	450	370
1100	30		1000	840	500	420

Размеры и технические параметры дискового тормоза серии YP32

подруливающее устройство модель	h1	H		H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1	A2	A3	C1			C2	T1		T2
																					A тип	B тип			A тип	B тип	A тип	B тип
Эд3000-80	280	845		890	625	405	90	320	180	180	27	24	25	35	390	430	105	295	295	240	335	360		105	268	240	240	268
Размеры, относящиеся к тормозным дискам								Технические параметры
Диаметр тормозного диска d2	b1	S ¹⁾	d3		d4 ²⁾	e	p	Соответствующие подруливающие устройства								Диаметр тормозного диска											Общий вес машины (кг)
								Модель двигателя			Мощность (Вт)	Номинальный ток (A)		Масса (кг)		450	500	560	630	710	800		900		1000	1100
450	30	0.7~1.1	350		190	175	95									Максимальный тормозной момент μ=0.4³⁾
500	30		400		240	200	120	Эд3000-80			900	2.21		42				10800	2500	14400	16500		8900		21200		236
560	30		460		300	230	150	Примечание с=Расстояние смещения односторонней- тормозной колодки. d4= Максимально допустимый наружный диаметр муфты. Коэффициент трения представляет собой среднее значение для подобранного фрикционного материала.
630	30		530		370	265	185
710	30		610		450	305	225
800	30		700		540	350	270
900	30		800		640	400	320
1000	30		900		740	450	370
1100	30		1000		840!	500	420

Электро-дисковые электрогидравлические тормоза серии YP41

Габаритные и установочные размеры серии YP41

product-1200-888

Размеры и технические параметры дискового тормоза серии YP41

подруливающее устройство модель	h1	H	H1	H2		H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1		A2		A3	C1		C2	T1		T2
																		A тип	B тип				A тип	B тип		A тип	B тип	A тип	B тип
Эд4500-80	370	1105	1140	850		375	120	160	180	180	27	28	40	50	465	460	120	375	330	310		265	410	445	126	325	290	290	325
Размеры, относящиеся к тормозным дискам								Технические параметры
Диаметр тормозного диска d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Соответствующие подруливающие устройства									Диаметр тормозного диска											Общий вес машины (кг)
								Модель двигателя			Мощность (Вт)		Номинальный ток (A)		Масса (кг)		630		710		800		900		1000	1250
630	30	0.7~1.3		500	295	250	170										Максимальный тормозной момент μ=0.4³⁾
710	30			580	375	290	210	Эд4500-80			1100		2.8		45		15000		17400		20000		23000		26000	33600		410
800	30			670	465	335	255
900	30			770	565	385	305
1000	30			870	665	435	355
1250	30			1120	915	560	480
Примечание с=Расстояние смещения односторонней- тормозной колодки. d4= Максимально допустимый наружный диаметр муфты. Коэффициент трения представляет собой среднее значение для подобранного фрикционного материала.

Обзор продукта

Электро-гидравлический дисковый тормоз серии YP. Принцип работы. В случае сбоя питания основного оборудования привод тормоза (подруливающее устройство) также потеряет мощность и прекратит работу. Усилие тормозной пружины затем передается на тормозные колодки через два тормозных рычага, что заставляет тормозной суппорт прикладывать заданную силу зажима и генерировать тормозной момент, тем самым обеспечивая тормозное действие. Когда главный механизм снова включается, подруливающее устройство создает тяговое усилие для выдвижения толкателя. Это заставляет тормозную пружину сжиматься дальше, что, в свою очередь, приводит к тому, что тормозные рычаги раздвигаются наружу в двух направлениях. В результате тормозные колодки отделяются от тормозного диска, сила зажима и тормозной момент устраняются, а состояние торможения прекращается. Эта серия тормозов широко подходит для замедления и стояночного (стояночного) торможения в широком спектре оборудования, включая современную крупномасштабную специализированную погрузочно-разгрузочную технику, подъемно-транспортное оборудование, металлургическое оборудование, горнодобывающее оборудование, портовую технику, инженерное оборудование, а также ветряные турбины и конвейерные ленты.
